2019年4月，北京精冶源新材料股份有限公司（簡(jiǎn)稱：精冶源；股票代碼：831091）為中陽(yáng)鋼鐵成功打造了全國(guó)首座整爐無(wú)炭磚高爐。在中陽(yáng)鋼鐵1#高爐搶修工程中，精冶源將爐底爐缸所有炭磚全部清除干凈，環(huán)炭及爐底全部采用塑性相碳質(zhì)澆注料澆注。該高爐大修投產(chǎn)一年以來(lái)安全穩(wěn)定運(yùn)行，并刷新其日產(chǎn)量歷史最高紀(jì)錄，達(dá)到3787t/d。

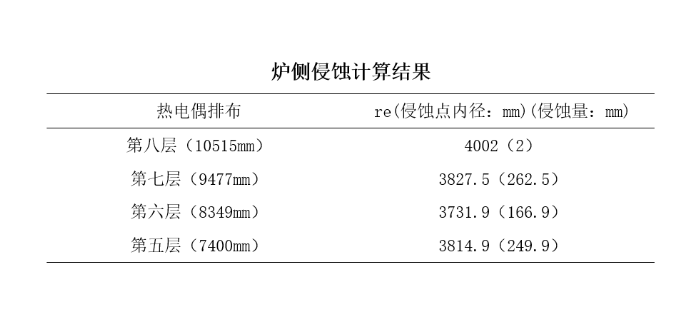

中陽(yáng)鋼鐵1#高爐投產(chǎn)一年后，利用一維穩(wěn)態(tài)導(dǎo)熱模型對(duì)爐底爐缸侵蝕量進(jìn)行測(cè)算，結(jié)果表明：爐缸側(cè)壁侵蝕量最大為263mm，象腳區(qū)為250mm，爐底侵蝕量最大為70mm。
據(jù)文獻(xiàn)記載，一代爐役達(dá)到20.9年的千葉6號(hào)高爐，最初3年內(nèi)，侵蝕速度達(dá)到50mm/月，芬蘭的羅德羅基1#、2#高爐具有相似特點(diǎn)。（1）目前，采用塑性相碳質(zhì)澆注料大修的中陽(yáng)鋼鐵1#高爐，其爐缸侵蝕速度為22mm/月，遠(yuǎn)低于千葉6#高爐爐缸侵蝕速度。
塑性相碳質(zhì)澆注料具有導(dǎo)熱性強(qiáng)、高溫區(qū)無(wú)脆化、抗氧化及抗堿性能優(yōu)良等特點(diǎn)，其耐壓程度遠(yuǎn)高于傳統(tǒng)炭磚。本次測(cè)量數(shù)據(jù)顯示塑性相碳質(zhì)澆注料具有優(yōu)異的抗侵蝕能力，這和實(shí)驗(yàn)室結(jié)果是吻合的。
參考文獻(xiàn)：
（1） 項(xiàng)鐘庸.國(guó)外高爐爐缸長(zhǎng)壽技術(shù)研究【J】.中國(guó)冶金，2013,23（7:）1-10
文 字：馬春暉
責(zé)任編輯：柴麗霞
掃一掃
